活性炭吸附塔

设计方案
有机废气是存在于多种行业的重要污染物，治理方法有：冷凝法、直接燃烧法、催化燃烧法、活性炭吸附法、吸收液吸收法，我公司在有关设计单位的指导下，研制并生产的活性炭吸附装置，净化效率高（95%以上），易再生，设备占地面积小，耐腐蚀，便于维修，附属设备小，无二次污染，特别适用于较高浓度的废气净化处理。本工程采用的是活性碳吸附法加液体吸收法.

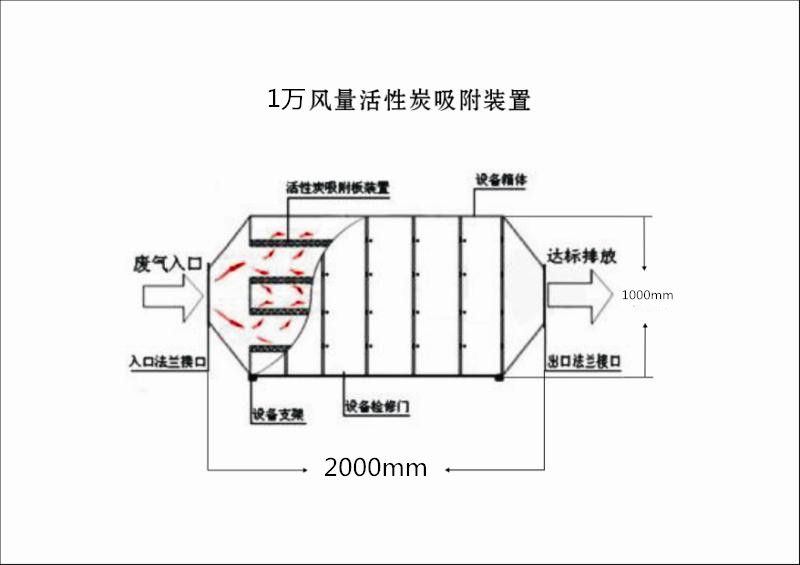

活性炭吸附装置是利用高效吸附材料吸附能力强，吸附、脱附速率快的优点来净化有机废气的。塔体外部的废气经导流罩均匀配风后送入塔内，入塔的气流经过塔内部填料吸附床层后，气流中的有害化学成分被吸附剂吸附，干净的空气由出风口排出，塔内产生冷凝水由集液箱和排液管排出塔外。
 该工艺技术特点：
² 系统液气比大吸收效率高。
² 系统无废水的排放，不产生二次污染。
² 系统不易结垢堵塞，系统运行稳定可靠。
² 塔内双Ph值运行，接近零排放。
² 吸收塔下段为吸收段,上段为洗涤段.
² 风机控制系统采用变频控制,节能环保.
² 吸收塔内设置除沫器,和升汽装置.

活性炭塔和吸收塔等废气处理装置所有部件能够承受最大入口气流及最高进口粉尘的冲击。
吸收塔选用的材料适合工艺过程的特性，并且能承受工艺固体悬浮物的磨损，所有部件包括塔体和内部结构设计考虑磨蚀余度。
基础图（如图）


设备优点
　　可以同时净化多种混合酸气；
　　净化效率高，克服碱液吸收对氮氧化物净化效率低的缺点；
　　运行稳定，吸附剂的更换方便；
　　设备形式可设计性高，可适应不同场地需求；
　　使用安全，无二次污染；
　　不需用水，无水循环系统，免维护，运行成本低。

施工方案
吸附塔采用分块制作,组装成型.
安装吸附塔时先将塔体固定在基础上再加上面风管段在现场连接好后在进行组装。各个法兰对安装时要先把法兰段面打磨干净无油污杂物后抹上密封胶，粘住密封胶垫，再穿罗栓连接。以保证其气密性，管道糊口对按安装。先安装好吸附塔后,再装填活性炭吸附剂,活性炭吸附剂装填时一定要厚度均匀.
配方依据现场环境并结合本方案合理选用开始应进试验或施工，待符合规范要求后，再进行正式施工。
